Gard 4

GLAVNE ZNAČAJKE

Motoreduktor na 24 V dostupan i s enkoderom kad se želi osigurati intenzivna uporaba prolaza.
Linearan dizajn s kućištem od pocinčanog čelika s hrapavom završnom obradom.
Dostupna je i izvedba od inox čelika AISI 304.
Integrirana LED signalna lampa.
Fotoćelije se mogu integrirati izravno u kućište.
Poklopac letve za zaštitu od presijecanja u otvaranju i zatvaranju.

Dodatna oprema za sigurnosno otkačivanje letve u slučaju udara za primjenu kod prometa visokog intenziteta.
Dostupno s funkcijom pridruženog rada i rada s međuprostorom (samo za G4040E - G4040IE - G4040EZ - G4040EZT).
Sviluppato con tecnologia CONNECT per la gestione digitale da remoto mediante gateway o in locale tramite CAME KEY.

RADNA OGRANIČENJA

Idealno rješenje za intenzivnu uporabu na kolnim prolazima

Max. širina korisnog prolaza (m)3,75

Max. širina korisnog prolaza (m)3,75

Max. širina korisnog prolaza (m)3,75

Max. širina korisnog prolaza (m)3,75

Max. širina korisnog prolaza (m)3,75

Max. širina korisnog prolaza (m)3,75

TEHNIČKI PODACI

MODELI	G4040Z	G4040IZ	G4040E	G4040IE	G4140IZ	G4140Z
Stupanj zaštite (IP)	54	54	54	54	54	54
Napajanje (V - 50/60 Hz)	230 AC	230 AC	230 AC	230 AC	120 AC	120 AC
Napajanje motora (V)	24 DC	24 DC	24 DC	24 DC	24 DC	24 DC
Apsorpcija (A)	max. 15	max. 15	max. 15	max. 15	max. 15	max. 15
Snaga (W)	300	300	300	300	300	300
Vrijeme otvaranja na 90° (s)	2 ÷ 6*	2 ÷ 6*	2 ÷ 6*	2 ÷ 6*	2 ÷ 6*	2 ÷ 6*
Intermitencija/rad (%)	INTENZIVAN RAD	INTENZIVAN RAD	INTENZIVAN RAD	INTENZIVAN RAD	INTENZIVAN RAD	INTENZIVAN RAD
Okretni moment (Nm)	200	200	200	200	200	200
Radna temperatura (°C)	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55

NAŠ ASORTIMAN

Rampe s motoreduktorom na 24 V DC i s ugrađenom upravljačkom kutijom

001G4040Z

Rampa od pocinčanog i lakiranog čelika, pripremljena za dodatnu opremu.

Download FASCICOLO G4040Z / G4040IZ MULTI04 A4 (IT, EN, FR, RU)
Download Dichiarazione di Conformità - G4040Z

001G4040IZ

Rampa od satiniranog čelika AISI 304, pripremljena za dodatnu opremu.

Download FASCICOLO G4040Z / G4040IZ MULTI04 A4 (IT, EN, FR, RU)

001G4040E

Rampa s enkoderom, od pocinčanog i lakiranog čelika, pripremljena za dodatnu opremu.

Download FASCICOLO G4040E - G4040IE MULTI4 A4 (IT, EN, FR, RU)
Download Dichiarazione di Conformità - G4040E

001G4040IE

Rampa s enkoderom, od satiniranog inox čelika AISI 304, pripremljena za dodatnu opremu.

Download FASCICOLO G4040E - G4040IE MULTI4 A4 (IT, EN, FR, RU)
Download Dichiarazione di Conformità - G4040IE

Rampe na 120 V AC s motoreduktorom na 24 V DC i s ugrađenom upravljačkom kutijom

001G4140IZ

Rampa od satiniranog čelika AISI 304, pripremljena za dodatnu opremu.

Download FASCICOLO G4040Z / G4040IZ MULTI04 A4 (IT, EN, FR, RU)

001G4140Z

Rampa od pocinčanog i lakiranog čelika, pripremljena za dodatnu opremu.

Download FASCICOLO G4040Z / G4040IZ MULTI04 A4 (IT, EN, FR, RU)

Opruge za balansiranje

001G02040

Opruga za balansiranje Ø 40 mm.

001G04060

Opruga za balansiranje Ø 50 mm.

001G06080

Opruga za balansiranje Ø 55 mm.

Dodatna oprema za: 001G4040Z - 001G4040IZ - 001G4140IZ - 001G4140Z

002LB38

Kartica za rad u slučaju prekida električnog napajanja i punjenje baterija.

Download FASCICOLO LB38 MULTI4A A3R (IT, EN, FR, RU)
Download Dichiarazione di Conformità - LB38

Dodatna oprema

001G02801

Ugrađena kupolasta signalna lampa.

Download FASCICOLO G02801 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)
Download Dichiarazione di Conformità - G02801

001G02802

Nosač za montažu fotoćelija serije DIR.

Download FASCICOLO G02802 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)

001G03751

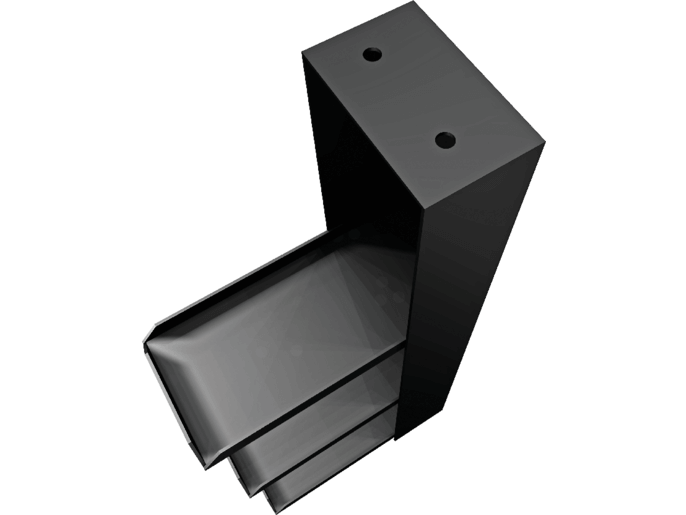

Nosač za smještaj pomoćnih baterija.

001G03750

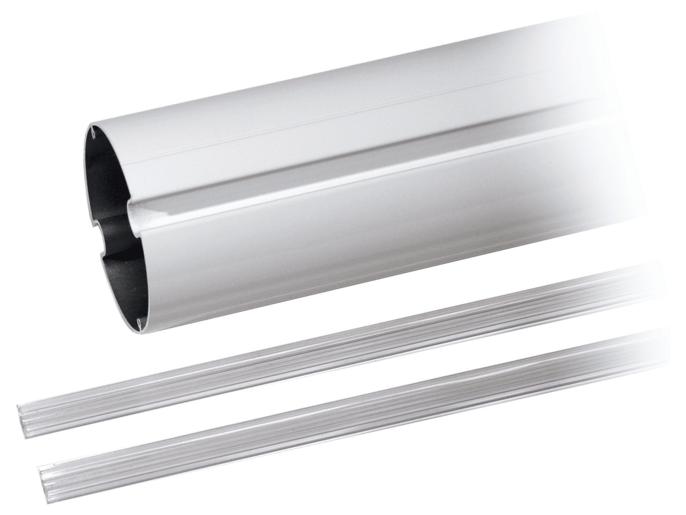

Letva polueliptičnog presjeka od bijelo lakiranog aluminija, komplet s pokrovnim profilom za žlijeb i gumenim profilom za zaštitu od udaraca. Duljina letve: 4 m.
