Il 1° Giugno 2017 ad Astana, in Kazakistan, si sono aperte le porte dell’evento espositivo universale più importante a livello mondiale sulle energie rinnovabili. CAME, forte dell’esperienza di Expo Milano 2015, ha sviluppato e fornito una nuova soluzione basata su un sistema innovativo, in grado di dialogare con le tecnologie più evolute di controllo, sicurezza, sorveglianza e connettività, presenti oggi sul mercato.
Esigenza del cliente
L’esigenza espressa dall’organizzazione di Expo Astana 2017 era di creare una soluzione in grado di gestire elevati flussi di persone e veicoli con un utenza eterogenea, rispecchiando l’innovazione, la tecnologia e l’efficienza a livello di prestazioni/consumi, in linea con il tema dell’evento ed il futuristico design del centro espositivo.
Soluzione adottata

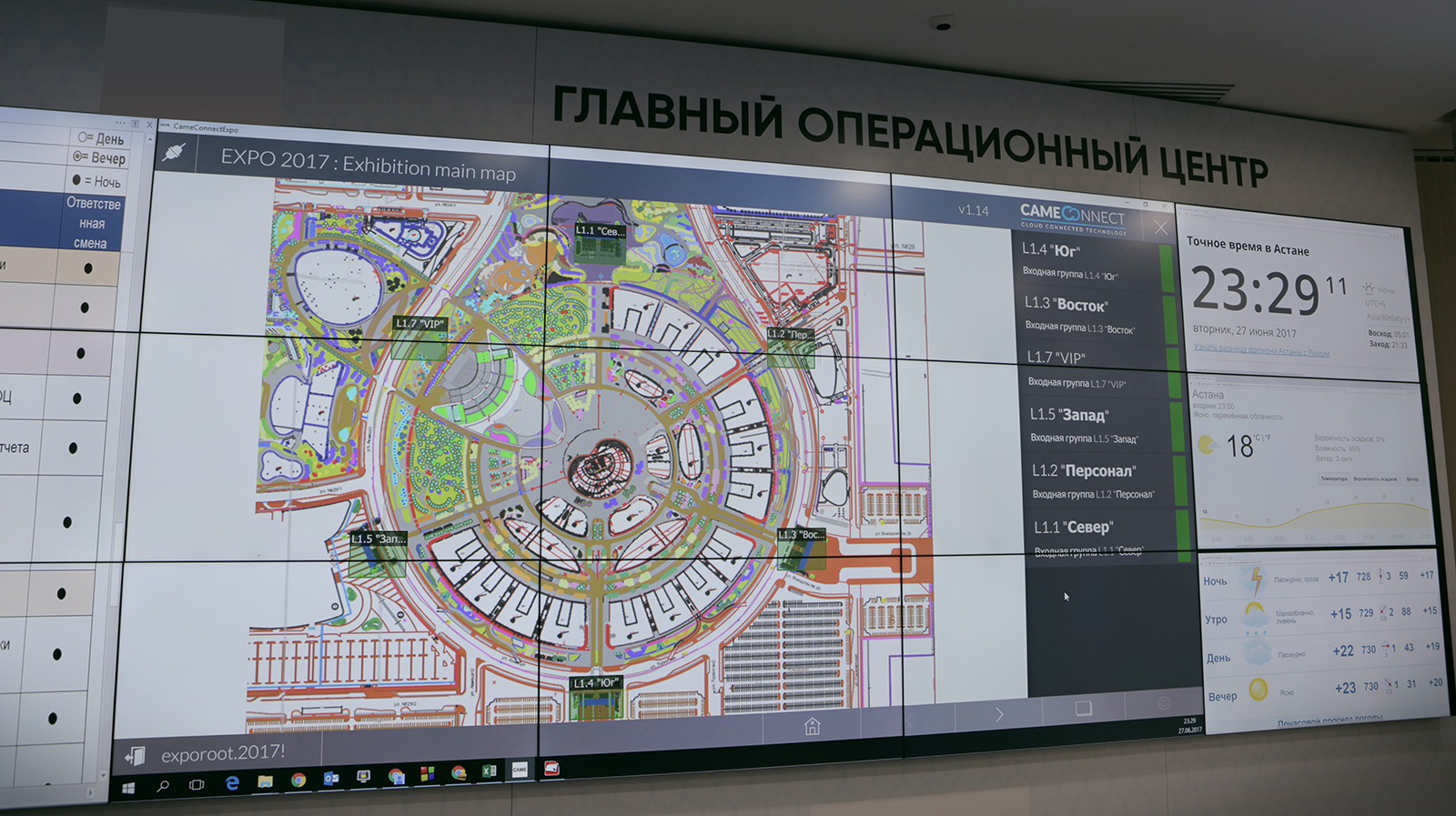

Il team del reparto progetti ha studiato la soluzione tecnologica di gestione controllo accessi dei flussi pedonali e veicolari, integrando il sistema ticketing del principale provider del Kazakistan. La soluzione realizzata per i varchi pedonali del polo espositivo prevede tornelli automatici e motorizzati per la gestione delle aree di accesso con diverse categorie di utenti. Per garantire gli accessi veicolari di abbonati, visitatori, operatori e VIP alle dedicate aree di posteggio con oltre 5.500 posti auto è stato scelto un innovativo sistema di parcheggi automatici della linea PS One. L’assistenza CAME 24/7 garantita per tutta la durata dell’evento, è stata facilitata grazie alla tecnologia CAME Connect e ad un unico server ridondato collegato a tutte le aree attraverso una complessa rete in fibra ottica. Questo ha permesso alla Control Room dell’Esposizione Universale una gestione evoluta e il costante monitoraggio in tempo reale di tutto il sistema di EXPO Astana 2017.
Prodotti – Dettagli tecnici
La fornitura del sistema del controllo accessi perimetrali del sito è composta da: n° 1 server di gestione ridondato n°56 tornelli automatici XVia, n°4 tornelli a battente Saloon, n°11 tornelli a tripode Twister, n°18 telecamere OCR per il riconoscimento targhe, n°20 casse automatiche PS One, n°35 tabelloni segnaletici per la gestione degli spazi gratuiti e n°12 barriere Gard4, tutto per un totale di oltre 185 dispositivi collegati.
Dettagli.

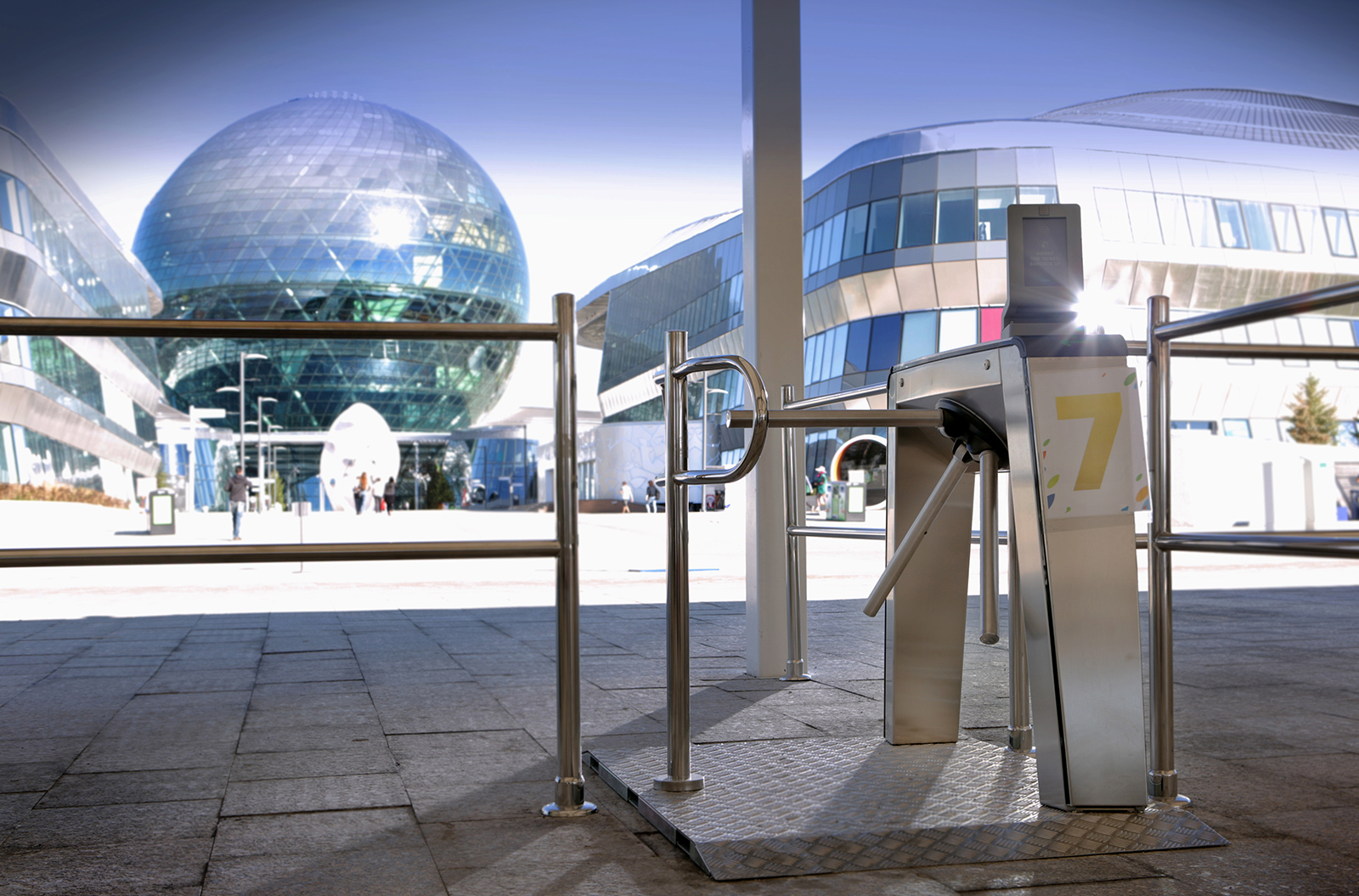

N° 56 unità PSXV02. Tornello con braccio a tripode, realizzato in acciaio inox AISI 304, è dotato della funzione di pre-rotazione che viene attivata alla convalida del titolo d’ingresso per facilitare il passaggio dell’utente; integrato con sistema di caduta braccio per liberare istantaneamente il passaggio in caso di emergenza.
N° 4 unità PSSLN40. Tornello bidirezionale a battente motorizzato in alluminio, completo di scheda elettronica e LED di segnalazione.
N° 11 unità PST001. Tornello elettromeccanico bidirezionale in acciaio AISI 304 con finitura scotch-brite completo di scheda elettronica, deceleratore idraulico, semaforo con display di segnalazione a LED e sensore transponder integrato. Sblocco automatico del tripode in caso di blackout.

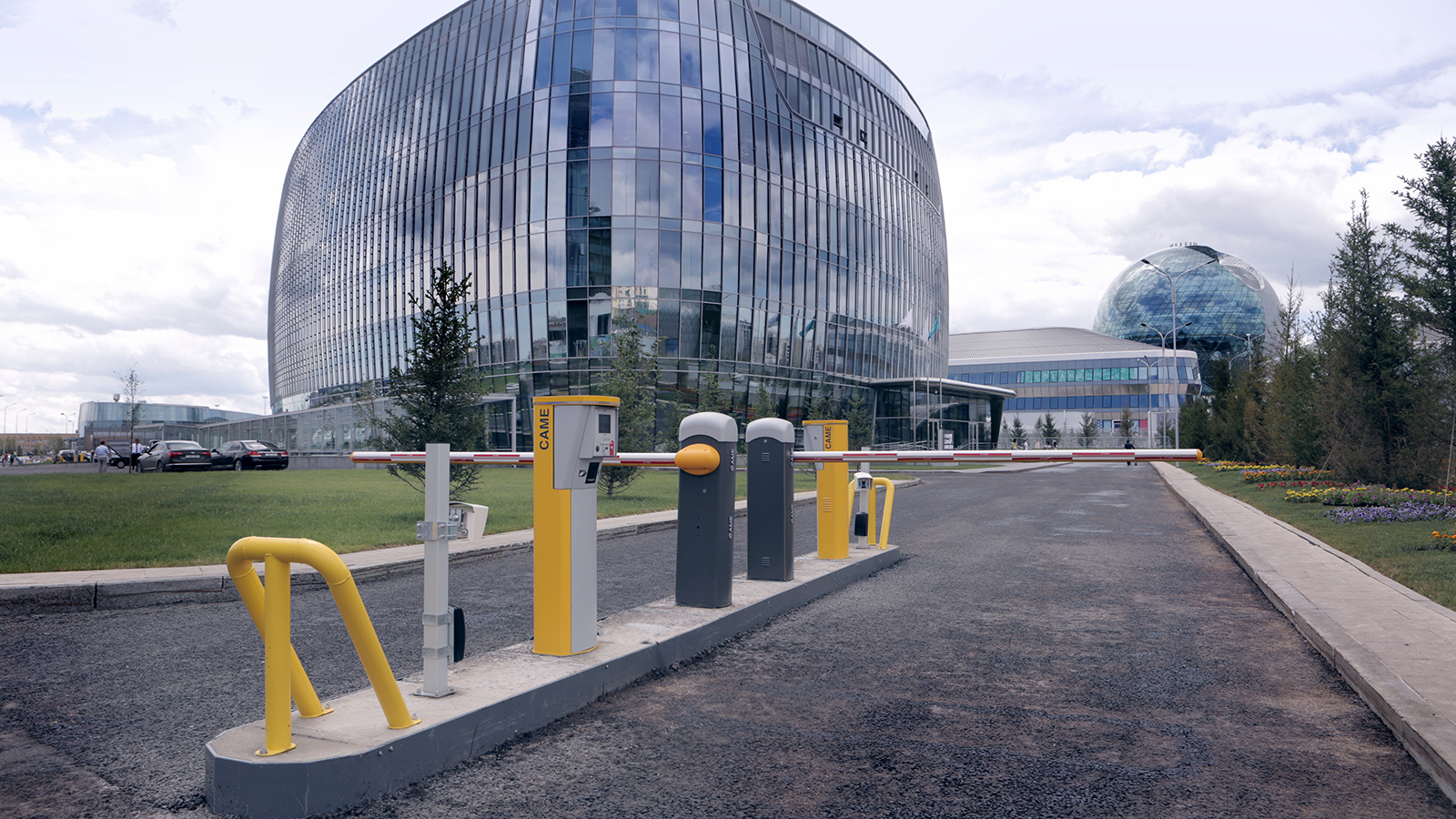

N° 12 unità G4040Z. Barriera in acciaio zincato e verniciato con predisposizione per accessori.
N° 50 sistemi PS ONE. Sistema modulare completo per la gestione di parcheggi automatici
Le unità di ingresso e di uscita si basano su una tecnologia con architettura ARM. La comunicazione verso il server centrale di gestione avviene mediante collegamento alla rete con protocollo di comunicazione TCP/IP. Ogni evento viene monitorato in tempo reale e inviato al server di gestione.

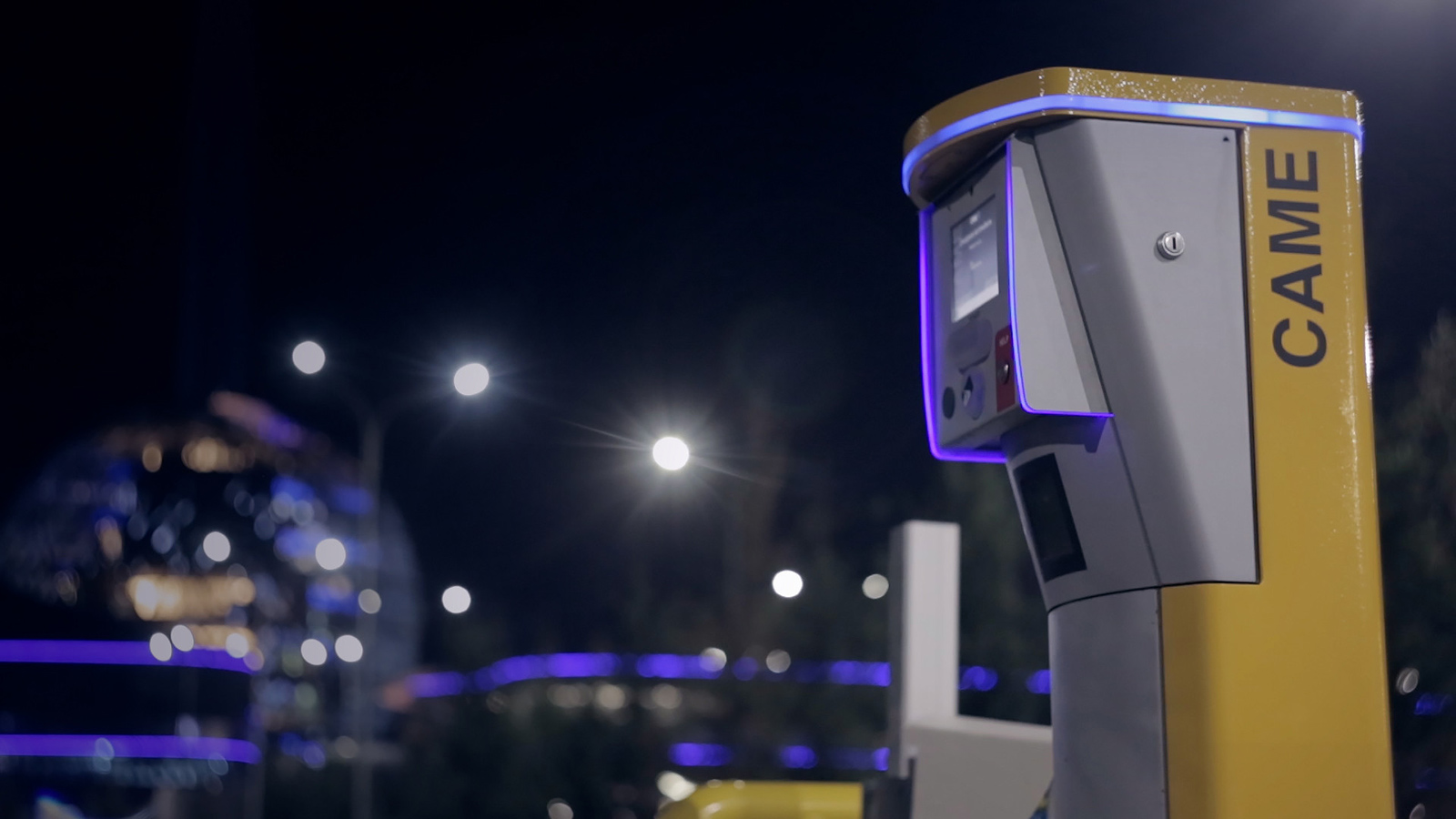

N° 50 unità di ingresso ( 7 a doppia altezza)
- struttura in acciaio zincato e verniciato
- stampante di ticket fan fold
- lettore di prossimità per tessere abbonati
- lettore IMAGER per codici a barre 1D e 2D
- display TFT 5,7”
- tasto di richiesta ticket
- sensore magnetico per rilevamento di masse metalliche
- gestione barriera
- luci di segnalazione a led RGB
- videocitofono integrato con tecnologia VoIP e tasto “Help”
- ventole e riscaldatori per il riciclo interno dell’aria
- raccoglitore per 5.000 ticket fan fold
N° 50 unità di uscita ( 7 a doppia altezza)
- struttura in acciaio zincato e verniciato
- lettore di ticket motorizzato
- lettore di prossimità per tessere abbonati
- lettore IMAGER per codici a barre 1D e 2D
- display TFT 5,7”
- sensore magnetico per rilevamento di masse metalliche
- gestione barriera
- luci di segnalazione a led RGB
- videocitofono integrato con tecnologia VoIP e tasto “Help”
- ventole e riscaldatori per il riciclo interno dell’aria
N° 20 unità di cassa automatica. Cassa automatica modulare in acciaio verniciato con caratteristiche di alta resistenza. Interfaccia per l’utenza che consente la gestione delle principali forme di pagamento mediante valuta corrente nei vari Stati, sia con monete che con banconote. La cassa automatica può essere dotata di rendiresto con monete e banconote, entrambe autocaricanti. Inoltre sono abilitate al pagamento anche tutte le carte di debito/credito appartenenti ai diversi circuiti internazionali.
- cassa automatica in acciaio verniciato
- comunicazione al server su linea TCP/IP Ethernet
- display grafico a colori TFT wide verticale
- display “high bright”
- lettore monete
- lettore IMAGER per codici a barre 1D e 2D
- lettore motorizzato roboticket per lettura ticket, stampa dell’importo sul ticket e stampa del ticket smarrito
- lettore di tessere transponder di prossimità
- hopper multiconio
- hopper monete monovalore (massimo 2 hopper integrabili)
- hopper banconote singolo taglio
- rendiresto banconote autocaricante
- dispositivo di lettura e scrittura di tessere plastificate formato ISO di prossimità
- lettore di prossimità per rinnovo /ricarica automatica degli abbonamenti
- lettore banconote a 4 versi di introduzione, con cassetta impilatore
- gestione pagamento con carta di debito/credito
- tasto selezione lingua
- luci di segnalazione a led RGB
- citofono con tecnologia VoIP e tasto “Help”
- ventole e riscaldatori per il riciclo interno dell’aria
- apertura della cassa mediante identificazione con tessera di prossimità e registrazione degli eventi
Server centrale e software di gestione. Il software di gestione risiede in un server centrale che gestisce tutti i dispositivi di ingresso e di uscita attraverso un server web integrato e memorizza tutti gli eventi su un database relazionale. Attraverso i client web, collegati da un browser standard, sono disponibili tutte le funzioni di configurazione, gestione e statistica necessarie. Ogni utente ha a disposizione un suo profilo attraverso il quale può accedere alle varie funzioni associate. Il server permette di monitorare e gestire (anche da remoto) i varchi di ingresso e di uscita.
Accessori
- N° 18 telecamere e moduli OCR per lettura targa
- N° 35 tabelloni luminoso segnaposto
