Axo

WYMIARY

Rozwiązanie do zastosowań w domach jednorodzinnych i wspólnotach mieszkaniowych

Maks. długość skrzydła (m)3
2.5
2
Maks. waga skrzydła (kg)500
600
800

Maks. długość skrzydła (m)3
2.5
2
Maks. waga skrzydła (kg)500
600
800

Maks. długość skrzydła (m)4
3
2.5
2
Maks. waga skrzydła (kg)*300
500
600
800

Maks. długość skrzydła (m)4
3
2.5
2
Maks. waga skrzydła (kg)*300
500
600
800

Maks. długość skrzydła (m)MAKS. 7
6
5
4
3
Maks. waga skrzydła (kg)**300
**350
*400
*500
700

Maks. długość skrzydła (m)3
2.5
2
Maks. waga skrzydła (kg)500
600
800

Maks. długość skrzydła (m)5
4
3
2.5
2
Maks. waga skrzydła (kg)*400
*500
700
800
1000

* Na skrzydle musi być obowiązkowo zainstalowany elektrozamek.

** Skrzydła o długości powyżej 5m nie może być pokryte panelami. Przy wersjach samoblokujących, gdy brama jest otwarta w czasie silnego wiatru, skrzydło może się zamknąć.

WYMIARY

MODELE	AX302304			AX312304			AX402306			AX412306			AX71230			AX3024			AX5024
OTWARCIE SKRZYDŁA (°)	A	B	C Maks.	A	B	C Maks.	A	B	C Maks.	A	B	C Maks.	A	B	C Maks.	A	B	C Maks.	A	B	C Maks.
90	130	130	70	130	130	70	130	130	70	130	130	70	200	220	150	130	130	70	200	220	150
120	140	100	50	140	100	50	140	100	50	140	100	50	220	220	100	140	100	50	220	220	100

DANE TECHNICZNE

MODELE	AX302304	AX312304	AX402306	AX412306	AX71230	AX3024	AX5024
Stopień ochrony (IP)	44	44	44	44	44	44	44
Zasilanie (V - 50/60 Hz)	230 AC	230 AC	230 AC	230 AC	230 AC	-	-
Zasilanie silnika (V)	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	24 DC	24 DC
Pobór prądu (A)	1,5	1,5	1,5	1,5	1,5	Maks.10	Maks.10
Moc (W)	175	175	175	175	175	120	120
Czas otwarcia do 90° (s)	20	20	28	28	40	REGULOWANY	REGULOWANY
Sprawność (%)	50	50	30	30	30	INTENSYWNE UŻYTKOWANIE	INTENSYWNE UŻYTKOWANIE
Siła ciągu (N)	500 ÷ 4500	500 ÷ 4500	500 ÷ 4500	500 ÷ 4500	500 ÷ 4500	500 ÷ 4500	500 ÷ 4500
Temperatura pracy (°C)	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55
Ochrona termiczna silnika (°C)	150	150	150	150	150	-	-

KITS

001U7337ML

Bramy dwuskrzydłowe o długości jednego skrzydła maks. 3 m

2001AX302304: Motoreduktor 230 V nieodwracalny z koderem, do bram ze skrzydłami na zawiasach do 3 m i 500 kg wagi.

1002ZM3E: Tablica sterownicza wielofunkcyjna do bram dwuskrzydłowych na zawiasach, z wyświetlaczem graficznym do programowania i sygnalizacji, autodiagnostyką urządzeń zabezpieczających oraz wbudowanym dekodowaniem radiowym.

1001AF43S: Karta częstotliwości 433,92 MHz wtykowa.

1806TS-0121: TOPD4RBS - Pilot czterokanałowy rolling code działający w podwójnej częstotliwości, kolor niebieski.

1001DIR10: Para fotokomórek do montażu na zewnątrz budynku 12-24 V AC - DC. Zasięg: 10 m.

1001KLED: Lampa sygnalizacyjna LED.

8K01MP-034

Maks. długość skrzydła 3 m

2001AX3024: Motoreduktor 24 V nieodwracalny z koderem, do bram ze skrzydłami na zawiasach do 3 m i 500 kg wagi.

1801QA-0060: ZLX24SA – Tablica sterownicza wielofunkcyjna z zasilaniem 230 V, dla bram dwuskrzydłowych na zawiasach 24 V, z wyświetlaczem graficznym do programowania i sygnalizacji, autodiagnostyką urządzeń zabezpieczających, Adaptive Speed & Torque Technology, BUS CXN, 4 wejściami bezpieczeństwa i możliwością zapamiętywania do 1000 użytkowników.

1001DIR10: Para fotokomórek do montażu na zewnątrz budynku 12-24 V AC - DC. Zasięg: 10 m.

1001AF43S: Karta częstotliwości 433,92 MHz wtykowa.

1806TS-0121: TOPD4RBS - Pilot czterokanałowy rolling code działający w podwójnej częstotliwości, kolor niebieski.

1001KLED24: Lampa sygnalizacyjna LED.

001U7315ML

Bramy dwuskrzydłowe o długości jednego skrzydła maks. 3 m

2001AX3024: Motoreduktor 24 V nieodwracalny z koderem, do bram ze skrzydłami na zawiasach do 3 m i 500 kg wagi.

__logo__Mini_Connect__

1001AF43S: Karta częstotliwości 433,92 MHz wtykowa.

1001DIR10: Para fotokomórek do montażu na zewnątrz budynku 12-24 V AC - DC. Zasięg: 10 m.

__logo__Mini_24v__

KOMPLETNE SERIE

Siłowniki zasilane napięciem 230 V AC testowane zgodnie z normami EN 12453 - EN 12445

001AX302304

Motoreduktor 230 V nieodwracalny z koderem, do bram ze skrzydłami na zawiasach do 3 m i 500 kg wagi.

Download FASCICOLO AXO 230 V MULTI4 (IT, EN, FR, RU)
Download AXO 230 V conformity declaration (CE)

001AX312304

Motoreduktor 230 V odwracalny z koderem, do bram ze skrzydłami na zawiasach do 3 m i 500 kg wagi.

Download FASCICOLO AXO 230 V MULTI4 (IT, EN, FR, RU)

001AX402306

Motoreduktor 230 V nieodwracalny z koderem, do bram ze skrzydłami na zawiasach do 4 m i 300 kg wagi.

Download FASCICOLO AXO 230 V MULTI4 (IT, EN, FR, RU)
Download AXO 230 V conformity declaration (CE)

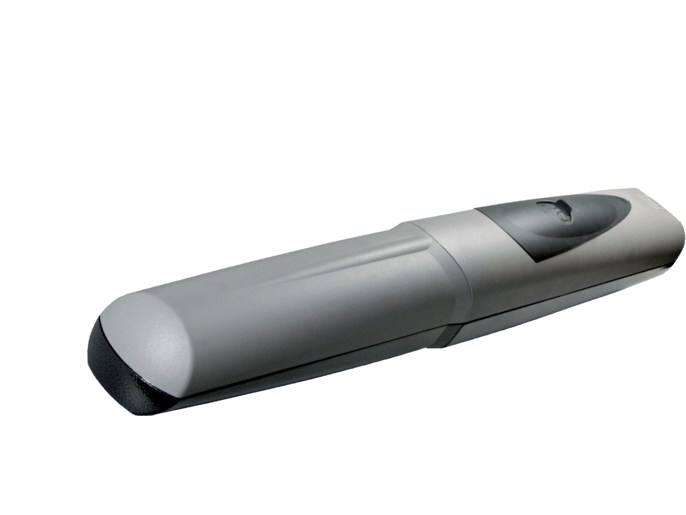

001AX412306

Motoreduktor 230 V odwracalny z koderem, do bram ze skrzydłami na zawiasach do 4 m i 300 kg wagi.

Download FASCICOLO AXO 230 V MULTI4 (IT, EN, FR, RU)
Download AXO 230 V conformity declaration (CE)

Siłowniki zasilane napięciem 230 V AC

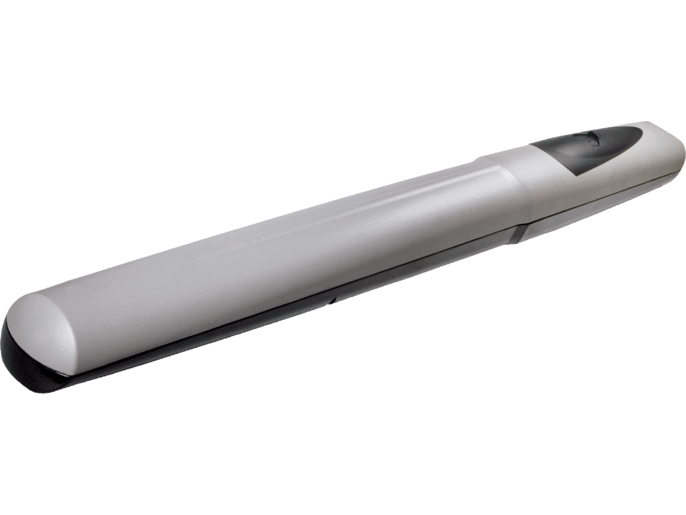

001AX71230

Motoreduktor 230 V odwracalny z koderem, do bram ze skrzydłami na zawiasach do 7 m i 300 kg wagi.

Download FASCICOLO AXO 230 V MULTI4 (IT, EN, FR, RU)
Download AXO 230 V conformity declaration (CE)

Centrala sterująca do siłowników 230 V AC

002ZM3E

Tablica sterownicza wielofunkcyjna do bram dwuskrzydłowych na zawiasach, z wyświetlaczem graficznym do programowania i sygnalizacji, autodiagnostyką urządzeń zabezpieczających oraz wbudowanym dekodowaniem radiowym.

Download FASCICOLO ZM3E-ZM3EC-ZM3EP MULTI4 A5 (IT, EN, FR, RU)
Download ZM3E conformity declaration (CE)

Siłowniki zasilane napięciem 24 V DC testowane zgodnie z normami EN 12453 - EN 12445

001AX3024

Motoreduktor 24 V nieodwracalny z koderem, do bram ze skrzydłami na zawiasach do 3 m i 500 kg wagi.

Download FASCICOLO AX3024 / AX5024 MULTI4 (IT,EN,FR,RU)
Download AXO conformity declaration (CE ROHS)

001AX5024

Motoreduktor 24 V nieodwracalny z koderem, do bram ze skrzydłami na zawiasach do 5 m i 400 kg wagi.

Download FASCICOLO AX3024 / AX5024 MULTI4 (IT,EN,FR,RU)
Download AXO 24 V conformity declaration (CE)
Download AXO conformity declaration (CE ROHS)

Centrale sterujące do siłowników zasilanych napięciem 24 V testowane zgodnie z normami EN 12453 - EN 12445

002ZLJ14

Wielofunkcyjna centrala sterująca do bram jednoskrzydłowych z wyświetlaczem graficznym umożliwiającym programowanie i wyświetlanie komunikatów oraz funkcją autodiagnozy urządzeń zabezpieczających.

Download FASCICOLO ZLJ14 MULTI4 A5 (IT, EN, FR, RU)
Download ZLJ14 conformity declaration (CE)
Download ZLJ14 conformity declaration (CE ROHS)

002ZLJ24

Download FASCICOLO ZLJ24 MULTI4 A5 (IT, EN, FR, RU)
Download ZLJ24 conformity declaration (CE ROHS)

801QA-0050

ZLX24MA – Tablica sterownicza wielofunkcyjna z zasilaniem 230 V, dla bram dwuskrzydłowych na zawiasach 24 V, z wyświetlaczem graficznym do programowania i sygnalizacji, autodiagnostyką urządzeń zabezpieczających, Adaptive Speed & Torque Technology, BUS CXN, 2 wejściami bezpieczeństwa i możliwością zapamiętywania do 250 użytkowników.

Download ZLX24 conformity declaration (CE)

801QA-0060

ZLX24SA – Tablica sterownicza wielofunkcyjna z zasilaniem 230 V, dla bram dwuskrzydłowych na zawiasach 24 V, z wyświetlaczem graficznym do programowania i sygnalizacji, autodiagnostyką urządzeń zabezpieczających, Adaptive Speed & Torque Technology, BUS CXN, 4 wejściami bezpieczeństwa i możliwością zapamiętywania do 1000 użytkowników.

Download ZLX24 conformity declaration (CE)
