MONDRIAN 5 - Ø 45

230 VAC - 50 Hz
Fin de course mécanique
Récepteur externe en option

PRINCIPALES CARACTÉRISTIQUES - HOOFDKENMERKEN

Possibilité d'utilisation sur tube de 50 mm rond ou octogonal.
Fin de course manuel mécanique avec réglage progressif par vis.
Tête universelle pour l'application de toutes sortes de plaques de fixation.

DONNEES TECHNIQUES - TECHNISCHE GEGEVENS

CODE	001Y5010A263MO	001Y5010A151MO	001Y5010A261MO	001Y5020A151MO	001Y5030A151MO	001Y5040A151MO	001Y5050A121MO	001Y5010G151MO	001Y5020G151MO	001Y5030G151MO
Couple (Nm)	10 MAX.	10 MAX.	10 MAX.	20	30	40	50	10 MAX.	20	30
Vitesse Rpm (tours/min)	26	15	26	15	15	15	12	15	15	15
Poids soulevé (Kg)*	18	18	18	36	55	74	92	18	36	55
Tours de fin de course (tours)	22	22	22	22	22	22	22	22	22	22
Durée de fonctionnement (min)	4	4	4	4	4	4	4	4	4	4
Degré de protection (IP)	44	44	44	44	44	44	44	44	44	44
Absorption (A)	0,64	0,49	0,64	0,64	0,83	0,86	0,89	0,49	0,64	0,83
Puissance (W)	145	113	145	161	200	198	205	113	161	200
Longueur (mm) = L1	453	453	453	453	523	523	523	453	453	523
Poids (Kg)	2,5	1,88	2,5	2,05	2,31	2,44	2,6	1,88	2,05	2,31
Dimensions colis (mm)	518 x 80 x 80	518 x 80 x 80	518 x 80 x 80	518 x 80 x 80	585 x 80 x 80	585 x 80 x 80	585 x 80 x 80	518 x 80 x 80	518 x 80 x 80	585 x 80 x 80
Poids moteur dans son emballage (Kg)	2,68	2,05	2,68	2,25	2,5	2,65	2,8	2,05	2,25	2,5

NOTRE GAMME - ONS AANBOD

Adaptateurs octogonaux Ø 45 mm

001YK5102

Octogonal 60 x 0,8 mm

001YK5104

Octogonal 59 x 0,7 mm

001YK5105

Octogonal 70 x 1,2 mm

001YK5108

Octogonal 40 x 0,6 mm, excentrique 0,6 mm.

001YK5110

Set adaptateurs 50/OCT. 60. Étoile Bonfanti.

Adaptateurs circulaires Ø 45 mm

001YK5112

Rond Z.F. 64 x 1 mm

001YK5116

Rond Z.F. 54 x 0,5 mm

001YK5120

Rond 70 x 1,5 mm.

001YK5123

Rond Z.F. 80 x 1 mm

001YK5128

Rond 58 x 0,8 mm.

001YK5131

Rond 50 x 1,5 mm SOPROFEN avec clavette S.

001YK5129

Rond 71 x 1,5 mm, excentrique 2 mm.

001YK5133

Rond 101,9 x 3,5 mm.

001YK5132

Rond 57 x 1,5 mm

001YK5134

Rond DEPRAT 53 x 0,6 mm

001YK5140

Tube renforcé 56 x 4,5 mm

Adaptateurs en ogive Ø 45 mm

001YK5106

Ogive 78 x 1,2 mm

001YK5111

Ogive 85 x 1,2 mm

001YK5115

Ogive DEPRAT 62 x 0,6 mm

001YK5127

Rond DEPRAT 89 x 1 mm

001YK5135

Ogive 78 x 1,5 mm, logement 13 x 13 mm.

001YK5137

Ogive inclinée 63 mm.

001YK5138

Ogive inclinée 70 mm.

001YK5139

Ogive inclinée 80 mm.

Supports Ø 45 mm

001YM0106

Insert sécurité Q10 MOM 5.

001YM0111

Plaque multitrou pour : MOM 5, MOM 6 et MO6. Dimensions: 100 x 100 mm.

001YM0112

Plaque avec cheville pour : MOM 5 et MO6.

001YM0109

Support chantier MO 5 max. 30 Nm.

001YM0110

Support réglable double fente selle Q10.

001YM0115

Plaque multitrou pour flancs avec cheville.

001YM0116

Fixation rapide MO 5 avec trou en plastique max. 20 Nm. Entraxe 48/60 mm.

001YM0113

Support rapide MO 5 en plastique pour flanc ZF max. 20 Nm.

001YM0114

Support rapide MO 5 avec cheville Q10 en plastique max. 30 Nm. Entraxe 48/60 mm.

001YM0014

Oméga à entraxe 48 mm logement Q10.

001YM0018

Support 100 x 100 mm avec selle Q10.

001YM0004

Support 88 x 55 mm avec selle Q10.

001YM0011

Oméga à entraxe 60 mm logement Q10.

001YM0127

Support en fer pour MO 5.

001YM0137

OMÉGA Q10 entraxe 44-48 mm.

001YM0140

Support réglable avec douille pour Q10.

001YM0145

Cheville Q10 dédiée au moteur tubulaire MATTA 5.

001YM0138

Support pour étrier traditionnel.

001YM0139

Support pour flanc KOMMERLING.

001YM0153

Oméga trous D5 mm entraxe 48 mm logement Q10.

001YM0156

Support à plaque 70023 croix avec vis.

001YM0146

Support à vis M10 logement étoile 10.

001YM0152

Insert de sécurité goujon carré Q10 H4 mm.

001YM0147

Lame caisson à encastrer pour flancs de 150 mm.

001YM0148

Lame caisson à encastrer pour flancs de 165 mm.

001YM0149

Lame caisson à encastrer pour flancs de 180 mm.

001YM0150

Lame caisson à encastrer pour flancs de 205 mm.

001YM0157

Support caisson Coffrelite.

001YM0158

Support caisson Edilcasse.

001YM0159

Support rapide en acier avec plaque.

001FR0180

Omega pour console ZF avec selle Q1.

001YM0038Lisse à rotule blanche, 1500 mm avec crochet.

001YM0040

Rotule à cardan 45° avec piton lisse hexagonale 7 mm.

001YM0045

Piton avec lisse hexagonale 7 mm.

001YM0050

Rotule à cardan 90° avec piton lisse hexagonale 7 mm.

Adaptateurs pour versions SH Ø 45

001YK5104S

Octogonal 59 x 0,7 mm SHUTTER.

001YK5105S

Octogonal 70 mm SHUTTER.

001YK5112S

ZF64 SHUTTER

001YK5115S

DEPRAT 62 SHUTTER

001YK5116S

ZF54 SHUTTER

001YK5134S

DEPRAT 53 SHUTTER

Dispositif anti-intrusion et ressorts rigides pour fonction de RÉGLAGE ENTIÈREMENT AUTOMATIQUE jusqu'à 20 Nm.

001YM0123

Nouveau dispositif de blocage BKLT-70 pour volets roulants avec hauteur tige max. 43 mm.1 pièce par emballage.

001YM0155

Dispositif fixation rapide rouleau-lamelle.Emballage de 2 pièces.

001YM0024

Octogonal Ø 60 mm 5 éléments.2 pièces par emballage.

001YM0026

Octogonal Ø 70 mm 5 éléments.2 pièces par emballage.

001YM0025

Octogonal Ø 60 mm 7 éléments.2 pièces par emballage.

001YM0027

Octogonal Ø 70 mm 7 éléments.2 pièces par emballage.

PRODUITS ASSOCIÉS - GERELATEERDE PRODUCTEN

MONDRIAN R5 - Ø 45

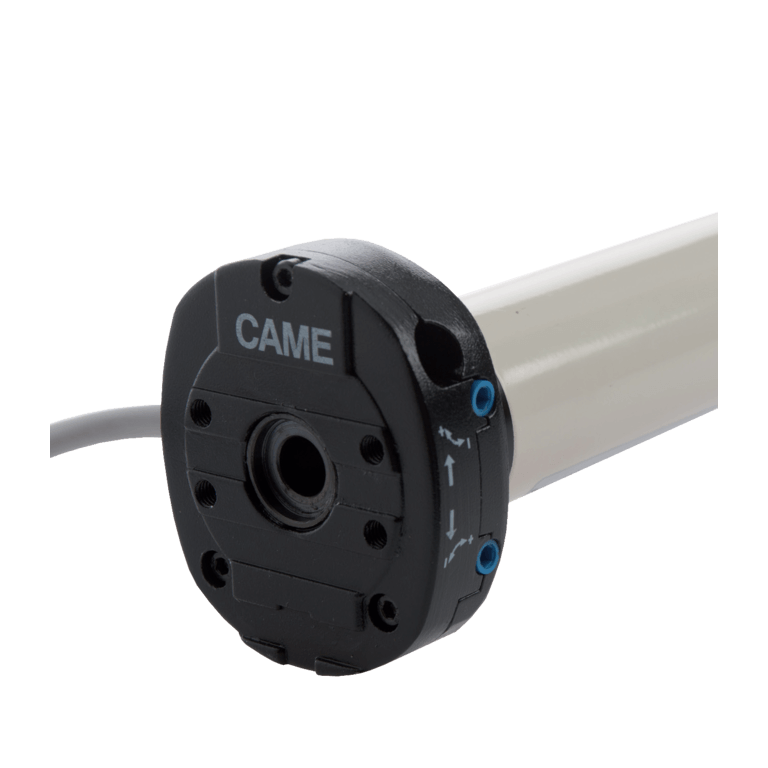

MONDRIAN M5 - Ø 45
