Ftx

HAUPTEIGENSCHAFTEN

Torlaufkontrolle über Encoder.
Steuerung mit Klemmleisten, Display und Speicherplatz bis 250 Benutzer.
Vorbereitet für Notbetrieb bei Stromausfall.
Selbsttest der Sicherheitsgeräte.
Bequemer Entriegelungshebel zum manuellen Öffnen des Tores.
Mit CONNECT-Technologie zur digitalen Fernsteuerung über Gateway oder lokal über CAME KEY.

Alle Vorteile von CAME FTX auf einen Blick
2 Ausführungen, beide mit Encoder-Steuerung - eine mit kurzem Antriebsarm (C-Max 150) und eine mit langem Antriebsarm (C-Max 250).
Gleichmäßiger und lautloser Torlauf, Auflaufzeit bis 90° 20-30 Sekunden.
Fernzugriff auf den Antrieb über App, wenn ein CAME GATEWAY vorhanden ist.
Der bequeme integrierte Entriegelungshebel für die manuelle Toröffnung wird durch eine verschließbare Klappe geschützt.
Die im Antrieb integrierte Steuerung (ZL65) mit separaten Klemmleisten und Display vereinfacht die Inbetriebnahme und Diagnose.

Steuert bis 250 Benutzer mit Rolling Code.
Einfache Montage der mechanischen Endanschläge.
Batteriefach für Notbatterien, die den Betrieb auch bei Stromausfall gewährleisten.
Die kabellosen Sicherheitsgeräte der Serie Rio können montiert werden.
INDIVIDUELL GESTALTBAR
Sie können Ihren Lieblingshintergrund wählen.

Sie behalten den Status Ihres Antriebs immer im Auge.
INTUITIV
Einfache Steuerung von Auflauf, Zulauf und Stopp.
MEHRFACHNUTZUNG
Überwachen Sie mehrere Antriebe über dieselbe App.

EINSATZBEREICHE

Für den privaten Wohnbereich und Wohnanlagen zur Montage an schmalen und mittleren Torpfeilern

Max. Torweite (m)2
1,7
1,5
1
Max. Torflügelgewicht (kg)200
225
230
250

Max. Torweite (m)
Max. Torflügelgewicht (kg)

Max. Torweite (m)1
Max. Torflügelgewicht (kg)250

Max. Torweite (m)
Max. Torflügelgewicht (kg)

ANWENDUNGSABMESSUNGEN

MODELL	801MB-0070					801MB-0050					801MB-0110					801MB-0120
ÖFFNUNGSWINKEL (°)	A	B	D	E	C Max.	A	B	D	E	C Max.	A	B	D	E	C Max.	A	B	D	E	C Max.
90	140	420 (490 mit 801XC-0070)	Min. 150	310 (410 mit 801XC-0070)	150 (300 mit 801XC-0070)	140	420 (490 mit 801XC-0070)	Min. 150	310 (410 mit 801XC-0070)	150 (300 mit 801XC-0070)	140	420 (490 mit 801XC-0070)	Min. 150	310 (410 mit 801XC-0070)	250 (300 bei Art. 801XC-0070)	140	420 (490 mit 801XC-0070)	Min. 150	310 (410 mit 801XC-0070)	250 (300 bei Art. 801XC-0070)
90	160 ÷ 180	380 (460 mit 801XC-0070)	Min. 150	310 (410 mit 801XC-0070)	150 (300 mit 801XC-0070)	160 ÷ 180	380 (460 mit 801XC-0070)	Min. 150	310 (410 mit 801XC-0070)	150 (300 mit 801XC-0070)	160 ÷ 180	380 (460 mit 801XC-0070)	Min. 150	310 (410 mit 801XC-0070)	250 (300 bei Art. 801XC-0070)	160 ÷ 180	380 (460 mit 801XC-0070)	Min. 150	310 (410 mit 801XC-0070)	250 (300 bei Art. 801XC-0070)
110	200 ÷ 220	400 (470 mit 801XC-0070)	Min. 150	310 (410 mit 801XC-0070)	50 (300 mit 801XC-0070)	200 ÷ 220	400 (470 mit 801XC-0070)	Min. 150	310 (410 mit 801XC-0070)	50 (300 mit 801XC-0070)	200 ÷ 220	400 (470 mit 801XC-0070)	Min. 150	310 (410 mit 801XC-0070)	50 (300 mit 801XC-0070)	200 ÷ 220	400 (470 mit 801XC-0070)	Min. 150	310 (410 mit 801XC-0070)	50 (300 mit 801XC-0070)

TECHNISCHE DATEN

MODELL	801MB-0070	801MB-0050	801MB-0110	801MB-0120
Schutzart (IP)	44	44	44	44
Betriebsspannung (V - 50/60 Hz)	230 AC	-	230 AC	-
Spannungsversorgung Motor (V)	24 DC	24 DC	24 DC	24 DC
Stromaufnahme (A)	Max. 4	Max. 4	Max. 4	Max. 4
Leistung (W)	140	140	140	140
Auflaufzeit bis 90° (Sek.)	von 20 bis 30	von 20 bis 30	von 20 bis 30	von 20 bis 30
Betriebszyklen/Stunde	40	40	40	40
Schließkraft (N)	180	180	180	180
Betriebstemperatur (°C)	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55

SORTIMENT

Komplettes Antriebssystem mit 24 V DC - Motoren, nach EN 12453 - EN 12445 getestet.

801MB-0070

FTX20DGC - Selbsthemmender 24-V-Antrieb mit elektronischer Steuerung mit Funktionsdisplay, integriertem Funkdecoder und Knickarm für Drehtore mit C Max. 150 mm mit bis 2 m weiten und 200 kg schweren Torflügeln. Abdeckung, grau RAL7024.

Download FASCICOLO FTX20DGC/DLC MULTI4 A5 (IT, EN, FR, RU)
Download FTX conformity declaration (CE)

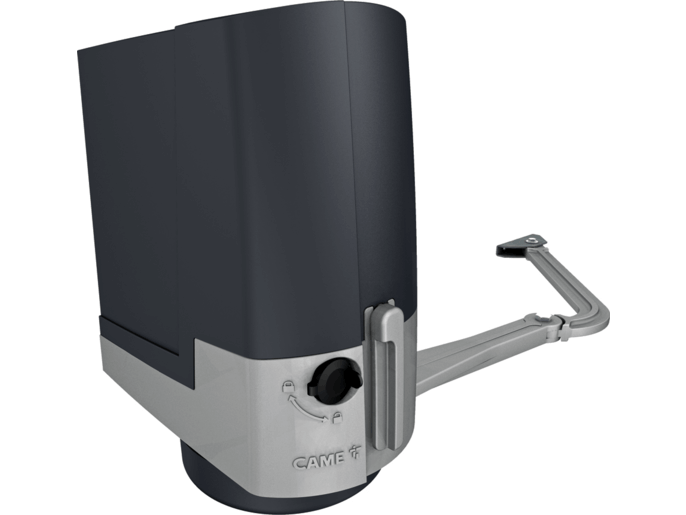

801MB-0110

FTX20DLC - Selbsthemmender 24-V-Antrieb mit elektronischer Steuerung mit Funktionsdisplay, integriertem Funkdecoder und Knickarm für Drehtore mit C Max. 250 mm mit bis 2 m weiten und 200 kg schweren Torflügeln. Abdeckung, grau RAL7024.

Download FASCICOLO FTX20DGC/DLC MULTI4 A5 (IT, EN, FR, RU)
Download FTX conformity declaration (CE)

24 V DC Antriebe - nach EN 12453 und EN 12445 getestet

801MB-0050

FTL20DGS - Selbsthemmender 24V-Antrieb mit Knickarm für Drehtore mit C Max. 150 mm mit bis 2 m weiten und 200 kg schweren Torflügeln. Abdeckung, grau RAL7024.

Download FASCICOLO FTX20DGS/FTX20DLS MULTI4A A3R (IT, EN, FR, RU)
Download FTX conformity declaration (CE)

801MB-0120

FTX20DLS - Selbsthemmender 24-V-Antrieb mit Knickarm für Drehtore mit C Max. 250 mm mit bis 2 m weiten und 200 kg schweren Torflügeln. Abdeckung, grau RAL7024.

Download FASCICOLO FTX20DGS/FTX20DLS MULTI4A A3R (IT, EN, FR, RU)
Download FTX conformity declaration (CE)
