Ats

GŁÓWNA CHARAKTERYSTYKA

WYTRZYMAŁY SILNIK TELESKOPOWY

zaprojektowany z myślą o trwałości, wykonany z aluminium i stali
UNIWERSALNY I NIEZAWODNY

w wersjach 230 V oraz 24 V DC
2 MODELE

do skrzydeł o długości do 3 metrów lub do 5 metrów
IDEALNE ZARZĄDZANIE RUCHEM

Zwalnianie ruchu i wykrywanie przeszkód dzięki enkoderowi
CICHY I PŁYNNY

Dzięki stożkowej przekładni zębatej
NOWOCZESNE WZORNICTWO

zwężony kształt dzięki osiowemu silnikowi zębatemu

WYMIARY

Soluzione per applicazioni residenziali e condominiali su colonne con C Max. fino a 200 mm.

Maks. długość skrzydła (m)3
2,5
2
Maks. waga skrzydła (kg)400
600
800
Maks. kąt otwierania (°)120

Maks. długość skrzydła (m)5
4
3
2,5
2
Maks. waga skrzydła (kg)400
500
600
800
1000
Maks. kąt otwierania (°)

Maks. długość skrzydła (m)3
2,5
2
Maks. waga skrzydła (kg)400
600
800
Maks. kąt otwierania (°)

Maks. długość skrzydła (m)5
4
3
2,5
2
Maks. waga skrzydła (kg)400
500
600
800
1000
Maks. kąt otwierania (°)

Maks. długość skrzydła (m)3
2,5
2
Maks. waga skrzydła (kg)400
600
800
Maks. kąt otwierania (°)

Maks. długość skrzydła (m)5
4
3
2,5
2
Maks. waga skrzydła (kg)400
500
600
800
1000
Maks. kąt otwierania (°)

Maks. długość skrzydła (m)3
2,5
2
Maks. waga skrzydła (kg)400
600
800
Maks. kąt otwierania (°)

WYMIARY

MODELE	801MP-0050			801MP-0060			801MP-0090			801MP-0100			801MP-0070			801MP-0080			801MP-0110
OTWARCIE SKRZYDŁA (°)	A	B	C Maks.	A	B	C Maks.	A	B	C Maks.	A	B	C Maks.	A	B	C Maks.	A	B	C Maks.	A	B	C Maks.
90	130	130	50	200	200	150	130	130	50	200	200	150	130	130	50	200	200	150	130	130	50
90	150	220	150	200	270	200	150	220	150	200	270	200	150	220	150	200	270	200	150	220	150
90	120	270	200	-	-	-	120	270	200	-	-	-	120	270	200	-	-	-	120	270	200
120	180	130	50	200	140	70	180	130	50	200	140	70	180	130	50	200	140	70	180	130	50

DANE TECHNICZNE

MODELE	801MP-0050	801MP-0060	801MP-0090	801MP-0100	801MP-0070	801MP-0080	801MP-0110
Stopień ochrony (IP)	54	54	54	54	54	54	54
Zasilanie silnika (V)	230 AC	230 AC	230 AC	230 AC	24 DC	24 DC	24 DC
Pobór prądu (A)	1	1	1	1	8 MAX	8 MAX	8 MAX
Moc (W)	250	250	250	250	80	80	80
Czas otwarcia do 90° (s)	15	20	15	20	15 ÷ 30	15 ÷ 30	15 ÷ 30
Cykli/godzinę	20	20	20	20	PRACA CIĄGŁA	PRACA CIĄGŁA	PRACA CIĄGŁA
Siła ciągu (N)	400 ÷ 3000	400 ÷ 3000	400 ÷ 3000	400 ÷ 3000	400 ÷ 3000	400 ÷ 3000	400 ÷ 3000
Temperatura pracy (°C)	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55
Ochrona termiczna silnika (°C)	150	150	150	150	-	-	-

KITS

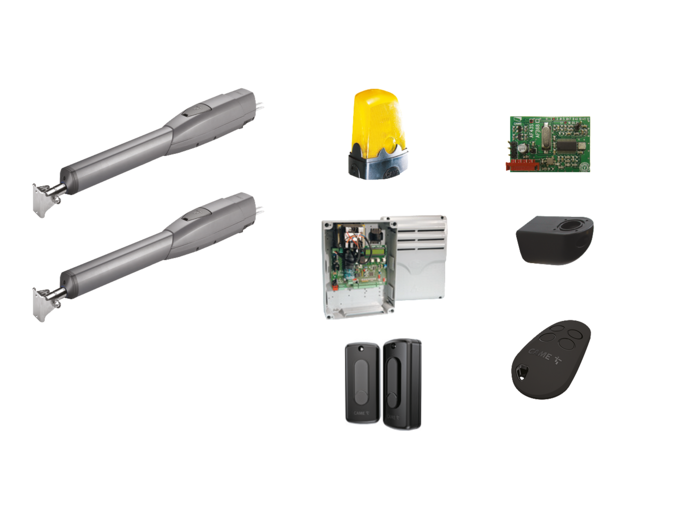

8K01MP-023

Maks. długość skrzydła 3 m

2801MP-0050: ATS30AGS – motoreduktor teleskopowy 230 V samoblokujący do bram skrzydłowych z C maks. 200 mm ze skrzydłem o długości do 3 m i masie 400 kg. Kolor szary RAL7024.

1001AF43S: Karta częstotliwości 433,92 MHz wtykowa.

1806TS-0102: TOPD4FKS - Nadajnik czterokanałowy działający w podwójnej częstotliwości z funkcją samouczenia, kolor czarny.

1001KLED: Lampa sygnalizacyjna LED.

1001KIAROS: Wspornik mocujący ścienny.

1002ZA3P: Wielofunkcyjna centrala sterująca do bram dwuskrzydłowych, z funkcją zarządzania wyłącznikami krańcowymi i regulacją prędkości hamowania.

1001DIR10: Para fotokomórek do montażu na zewnątrz budynku 12-24 V AC - DC. Zasięg: 10 m.

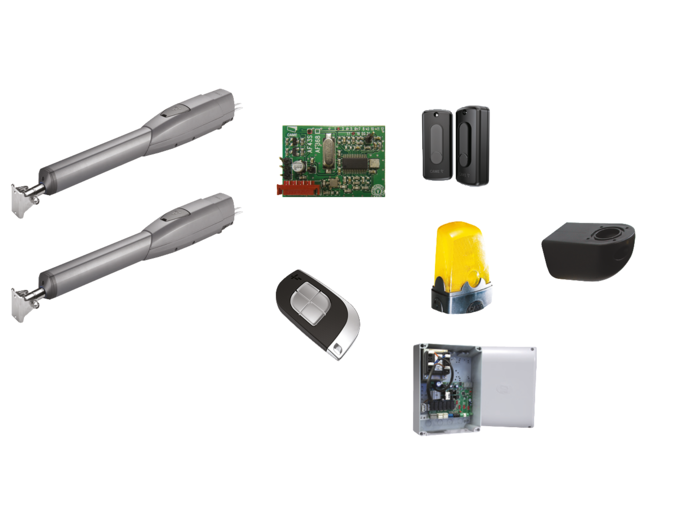

8K01MP-024

Maks. długość skrzydła 3 m

2801MP-0070: ATS30DGS – Motoreduktor teleskopowy 24 V samoblokujący z enkoderem do bram ze skrzydłami na zawiasach z C maks. 200 mm ze skrzydłem o długości do 3 m i masie 400 kg. Kolor szary RAL7024.

1001AF43S: Karta częstotliwości 433,92 MHz wtykowa.

1806TS-0121: TOPD4RBS - Pilot czterokanałowy rolling code działający w podwójnej częstotliwości, kolor niebieski.

1001DIR10: Para fotokomórek do montażu na zewnątrz budynku 12-24 V AC - DC. Zasięg: 10 m.

1001KLED24: Lampa sygnalizacyjna LED.

1001KIAROS: Wspornik mocujący ścienny.

1002ZL65: Centrala sterująca do bram jedno lub dwuskrzydłowych z wyświetlaczem graficznym umożliwiającym programowanie, wbudowany dekoder radiowy i funkcja autodiagnozy urządzeń zabezpieczających.

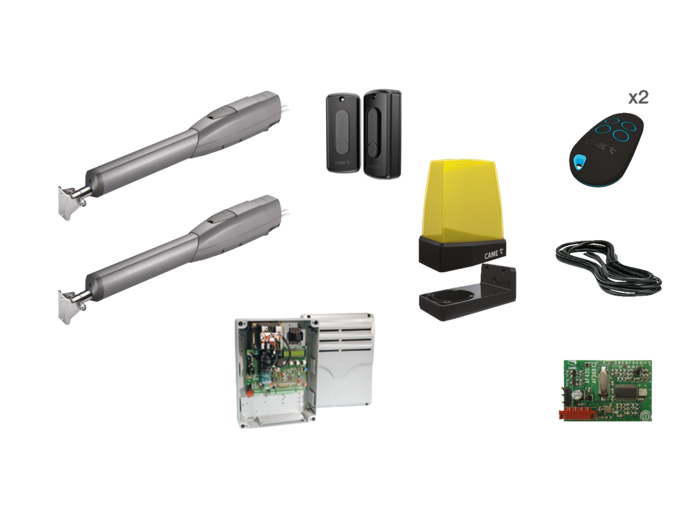

8K01MP-026

Maks. długość skrzydła 3 m

1801MP-0050: ATS30AGS – motoreduktor teleskopowy 230 V samoblokujący do bram skrzydłowych z C maks. 200 mm ze skrzydłem o długości do 3 m i masie 400 kg. Kolor szary RAL7024.

1001AF43S: Karta częstotliwości 433,92 MHz wtykowa.

2806TS-0121: TOPD4RBS - Pilot czterokanałowy rolling code działający w podwójnej częstotliwości, kolor niebieski.

1001KLED: Lampa sygnalizacyjna LED.

1001TOP-A433N: Antena dostrojona do częstotliwości 433,92 MHz.

1001KIAROS: Wspornik mocujący ścienny.

1002ZA3P: Wielofunkcyjna centrala sterująca do bram dwuskrzydłowych, z funkcją zarządzania wyłącznikami krańcowymi i regulacją prędkości hamowania.

1001DIR10: Para fotokomórek do montażu na zewnątrz budynku 12-24 V AC - DC. Zasięg: 10 m.

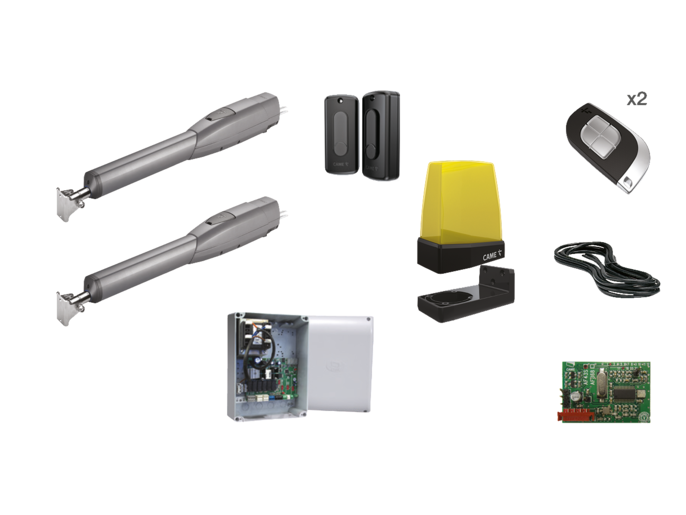

8K01MP-027

Maks. długość skrzydła 3 m

2801MP-0070: ATS30DGS – Motoreduktor teleskopowy 24 V samoblokujący z enkoderem do bram ze skrzydłami na zawiasach z C maks. 200 mm ze skrzydłem o długości do 3 m i masie 400 kg. Kolor szary RAL7024.

1001AF43S: Karta częstotliwości 433,92 MHz wtykowa.

2806TS-0121: TOPD4RBS - Pilot czterokanałowy rolling code działający w podwójnej częstotliwości, kolor niebieski.

1001DIR10: Para fotokomórek do montażu na zewnątrz budynku 12-24 V AC - DC. Zasięg: 10 m.

1001TOP-A433N: Antena dostrojona do częstotliwości 433,92 MHz.

1001KLED24: Lampa sygnalizacyjna LED.

1001KIAROS: Wspornik mocujący ścienny.

1002ZL65: Centrala sterująca do bram jedno lub dwuskrzydłowych z wyświetlaczem graficznym umożliwiającym programowanie, wbudowany dekoder radiowy i funkcja autodiagnozy urządzeń zabezpieczających.

KOMPLETNE SERIE

Siłowniki zasilane napięciem 230 V AC

801MP-0050

ATS30AGS – motoreduktor teleskopowy 230 V samoblokujący do bram skrzydłowych z C maks. 200 mm ze skrzydłem o długości do 3 m i masie 400 kg. Kolor szary RAL7024.

Download FASCICOLO ATS230V/AGS/AGR MULTI4 A4 (IT. EN, FR, RU)
Download ATS conformity declaration (CE)

801MP-0060

ATS50AGS – motoreduktor teleskopowy 230 V samoblokujący do bram skrzydłowych z C maks. 200 mm ze skrzydłem o długości do 5 m i masie 400 kg. Kolor szary RAL7024.

Download FASCICOLO ATS230V/AGS/AGR MULTI4 A4 (IT. EN, FR, RU)
Download ATS conformity declaration (CE)

801MP-0090

ATS30AGR – motoreduktor teleskopowy 230 V samoblokujący do bram skrzydłowych z C maks. 200 mm, z dostosowaniem do zdalnego zwolnienia, dla skrzydeł o długości do 3 m i masie 400 kg. Kolor szary RAL7024.

Download FASCICOLO ATS230V/AGS/AGR MULTI4 A4 (IT. EN, FR, RU)
Download ATS conformity declaration (CE)

801MP-0100

ATS50AGR – motoreduktor teleskopowy 230 V samoblokujący do bram skrzydłowych z C maks. 200 mm, z dostosowaniem do zdalnego zwolnienia, dla skrzydeł o długości do 5 m i masie 400 kg. Kolor szary RAL7024.

Download FASCICOLO ATS230V/AGS/AGR MULTI4 A4 (IT. EN, FR, RU)
Download ATS conformity declaration (CE)

Centrala sterująca do siłowników 230 V AC

002ZA3P

Wielofunkcyjna centrala sterująca do bram dwuskrzydłowych, z funkcją zarządzania wyłącznikami krańcowymi i regulacją prędkości hamowania.

Download FASCICOLO ZA3P MULTI4 A5 (IT, EN, FR, RU)
Download ZA3P conformity declaration (CE)
Download ZA3P conformity declaration (CE ROHS)

002ZM3E

Tablica sterownicza wielofunkcyjna do bram dwuskrzydłowych na zawiasach, z wyświetlaczem graficznym do programowania i sygnalizacji, autodiagnostyką urządzeń zabezpieczających oraz wbudowanym dekodowaniem radiowym.

Download FASCICOLO ZM3E-ZM3EC-ZM3EP MULTI4 A5 (IT, EN, FR, RU)
Download ZM3E conformity declaration (CE)

Motoreduktory 24 V DC.

801MP-0070

ATS30DGS – Motoreduktor teleskopowy 24 V samoblokujący z enkoderem do bram ze skrzydłami na zawiasach z C maks. 200 mm ze skrzydłem o długości do 3 m i masie 400 kg. Kolor szary RAL7024.

Download FASCICOLO ATS24V/DGS/DGR MULTI4 A4 (IT. EN, FR, RU)
Download ATS conformity declaration (CE)

801MP-0080

ATS50DGS – Motoreduktor teleskopowy 24 V samoblokujący z enkoderem do bram ze skrzydłami na zawiasach z C maks. 200 mm ze skrzydłem o długości do 5 m i masie 400 kg. Kolor szary RAL7024.

Download FASCICOLO ATS24V/DGS/DGR MULTI4 A4 (IT. EN, FR, RU)
Download ATS conformity declaration (CE)

801MP-0110

ATS30DGR – Motoreduktor teleskopowy 24 V samoblokujący z enkoderem do bram ze skrzydłami na zawiasach z C maks. 200 mm, z przygotowaniem do odblokowywania zdalnego, ze skrzydłem do 3 m i 400 kg wagi. Kolor szary RAL7024.

Download FASCICOLO ATS24V/DGS/DGR MULTI4 A4 (IT. EN, FR, RU)
Download ATS conformity declaration (CE)

Centrale sterujące do siłowników zasilanych napięciem 24 V testowane zgodnie z normami EN 12453 - EN 12445

002ZLJ24

Download FASCICOLO ZLJ24 MULTI4 A5 (IT, EN, FR, RU)
Download ZLJ24 conformity declaration (CE ROHS)

801QA-0050

ZLX24MA – Tablica sterownicza wielofunkcyjna z zasilaniem 230 V, dla bram dwuskrzydłowych na zawiasach 24 V, z wyświetlaczem graficznym do programowania i sygnalizacji, autodiagnostyką urządzeń zabezpieczających, Adaptive Speed & Torque Technology, BUS CXN, 2 wejściami bezpieczeństwa i możliwością zapamiętywania do 250 użytkowników.

Download ZLX24 conformity declaration (CE)

801QA-0060

ZLX24SA – Tablica sterownicza wielofunkcyjna z zasilaniem 230 V, dla bram dwuskrzydłowych na zawiasach 24 V, z wyświetlaczem graficznym do programowania i sygnalizacji, autodiagnostyką urządzeń zabezpieczających, Adaptive Speed & Torque Technology, BUS CXN, 4 wejściami bezpieczeństwa i możliwością zapamiętywania do 1000 użytkowników.

Download ZLX24 conformity declaration (CE)

Download FASCICOLO KIT 8K01MP-006/012 MULTI4A A4 (IT, EN, FR, RU)

002ZL65

Centrala sterująca do bram jedno lub dwuskrzydłowych z wyświetlaczem graficznym umożliwiającym programowanie, wbudowany dekoder radiowy i funkcja autodiagnozy urządzeń zabezpieczających.

Download FASCICOLO ZL65 MULTI4 A5 (IT, EN, FR, RU)
Download ZL65 conformity declaration (CE)
