Cbx

PRINCIPAIS RECURSOS

C-BXK e C-BXEK oferecem um maior binário para movimentar com tensão de 230 V AC portões muito pesados.
Velocidade do curso e das desacelerações regulável na versão de 24 V DC.
Possibilidade de abertura manual com o fácil dispositivo de cadernal.
Possibilidade de instalação horizontal e vertical para uma maior versatilidade.
Versão de 230 - 400 V AC trifásica, dotada de encoder, para garantir maior impulso e máxima segurança.

LIMITES OPERACIONAIS

Solução ideal para aplicações em portões seccionados, de correr ou pantográficos

Largura máx. folha (m)5.5 (SEZIONALI IN PRESA DIRETTA)
Largura máx. folha (m)8.5 (SEZIONALI CON TRASMISSIONE A CATENA)
Largura máx. folha (m)11 (PORTONI SCORREVOLI E SCORREVOLI A LIBRO)

Largura máx. folha (m)5.5 (SEZIONALI IN PRESA DIRETTA)
Largura máx. folha (m)8.5 (SEZIONALI CON TRASMISSIONE A CATENA)
Largura máx. folha (m)11 (PORTONI SCORREVOLI E SCORREVOLI A LIBRO)

Largura máx. folha (m)5.5 (SEZIONALI IN PRESA DIRETTA)
Largura máx. folha (m)8.5 (SEZIONALI CON TRASMISSIONE A CATENA)
Largura máx. folha (m)5.5 (PORTONI SCORREVOLI E SCORREVOLI A LIBRO)

Largura máx. folha (m)5.5 (SEZIONALI IN PRESA DIRETTA)
Largura máx. folha (m)8.5 (SEZIONALI CON TRASMISSIONE A CATENA)
Largura máx. folha (m)5.5 (PORTONI SCORREVOLI E SCORREVOLI A LIBRO)

Largura máx. folha (m)5.5 (SEZIONALI IN PRESA DIRETTA)
Largura máx. folha (m)8.5 (SEZIONALI CON TRASMISSIONE A CATENA)
Largura máx. folha (m)11 (PORTONI SCORREVOLI E SCORREVOLI A LIBRO)

Largura máx. folha (m)5.5 (SEZIONALI IN PRESA DIRETTA)
Largura máx. folha (m)8.5 (SEZIONALI CON TRASMISSIONE A CATENA)
Largura máx. folha (m)11 (PORTONI SCORREVOLI E SCORREVOLI A LIBRO)

Largura máx. folha (m)5.5 (SEZIONALI IN PRESA DIRETTA)
Largura máx. folha (m)8.5 (SEZIONALI CON TRASMISSIONE A CATENA)
Largura máx. folha (m)5.5 (PORTONI SCORREVOLI E SCORREVOLI A LIBRO)

DADOS TÉCNICOS

MODELOS	C-BX	C-BXK	C-BXE	C-BXEK	C-BXE24	C-BXT	C-BXET
Grau de proteção (IP)	54	54	54	54	54	54	54
Alimentação (V - 50/60 Hz)	230 AC	230 AC	230 AC	230 AC	230 AC	230 – 400 V AC TRIFÁSICO	230 – 400 V AC TRIFÁSICO
Alimentação do motor (V)	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	230 AC 50/60 Hz	24 DC	230-400 V AC TRIF. 50/60Hz	230-400 V AC TRIF. 50/60Hz
Absorção (A)	2,2	3,6	2,2	3,6	9 Máx.	2,5	2,5
Potência (W)	450	750	450	750	240	750	780
Rotações da coroa (rpm)	21,5	21,5	21,5	21,5	26,5	21,5	21,5
Trabalho intermitente (%)	30	30	30	30	SERVIÇO INTENSIVO	50	50
Impulso (N)	60	120	60	120	25	80	80
Temperatura de funcionamento (°C)	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55	-20 ÷ +55
Proteção térmica do motor (°C)	150	150	150	150	-	150	150

NOSSA GAMA

Motorredutores a 230 V AC

001C-BX

Motorredutor com fim de curso mecânico.

Download FASCICOLO C-BX MULTI04 A4 (IT, EN, FR, RU)
Download CBX conformity declaration (CE)
Download CBX conformity declaration (CE ROHS)

001C-BXK

Motorredutor com fim de curso mecânico.

Download FASCICOLO C-BX MULTI04 A4 (IT, EN, FR, RU)
Download CBX conformity declaration (CE)
Download CBX conformity declaration (CE ROHS)

001C-BXE

Motorredutor com encoder.

Download FASCICOLO C-BX MULTI04 A4 (IT, EN, FR, RU)
Download CBX conformity declaration (CE)
Download CBX conformity declaration (CE ROHS)

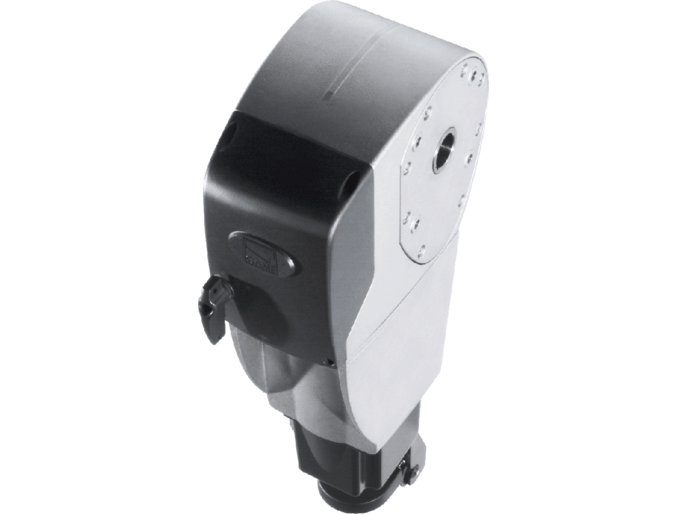

001C-BXEK

Motorredutor com encoder.

Download FASCICOLO C-BX MULTI04 A4 (IT, EN, FR, RU)
Download CBX conformity declaration (CE)
Download CBX conformity declaration (CE ROHS)

Quadros de comando para motorredutores: 001C-BX - 001C-BXK

002ZC3

Quadro de comando com funções de impulso de manobra e autodiagnóstico dos dispositivos de segurança.

Download FASCICOLO ZC3 MULTI (IT, EN, FR, RU)

002ZC3C

Quadro de comando, em conjunto com bloqueio de segurança e botões e autodiagnóstico dos dispositivos de segurança.

Download FASCICOLO ZC3C MULTI 4 (IT, EN, FR, RU)
Download ZC3C conformity declaration (CE ROHS)

002ZM3EC

Quadro de comando multifunções para portas com duas folhas, com bloqueio de segurança e botões, com ecrã gráfico de programação e sinalização com autodiagnóstico de dispositivos de segurança.

Download FASCICOLO ZM3E-ZM3EC-ZM3EP MULTI4 A5 (IT, EN, FR, RU)

Quadros de comando para motorredutores: 001C-BXE - 001C-BXEK

002ZCX10

Quadro comando multifunções com écran gráfico de programação e assinalação com autodiagnóstico de dispositivos de segurança.

Download FASCICOLO ZCX10 MULTI (IT, EN, FR, RU)

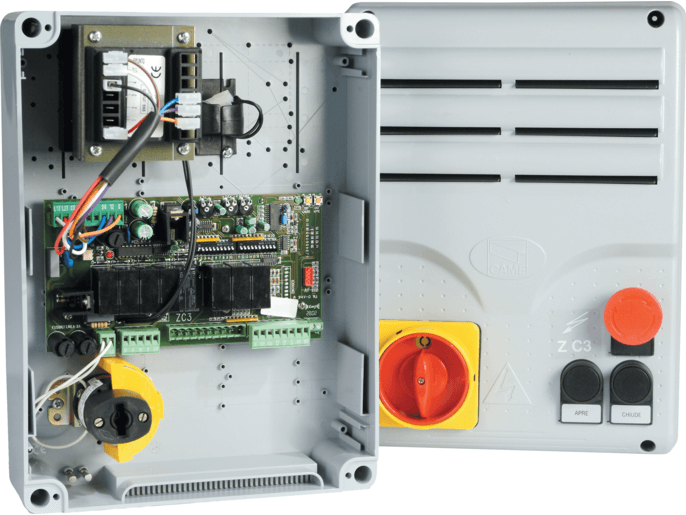

002ZCX10C

Quadro comando multifunções, com bloqueio de segurança e botões, com écran gráfico de programação e assinalação e autodiagnóstico de dispositivos de segurança.

Download FASCICOLO S4340C MULTI (IT, EN, FR, DE, ES)
Download FASCICOLO ZCX10 MULTI (IT, EN, FR, RU)

Motorredutores de 24 V DC

001C-BXE24

Motorredutor com encoder.

Download FASCICOLO C-BX MULTI04 A4 (IT, EN, FR, RU)

Quadros de comando para motorredutor: 001C-BXE24

002ZL80

Quadro comando multifunções com écran gráfico de programação e assinalação com autodiagnóstico de dispositivos de segurança.

Download FASCICOLO ZL80 MULTI (IT, EN, FR, RU)

002ZL80C

Quadro comando multifunções, com bloqueio de segurança e botões, com écran gráfico de programação e assinalação e autodiagnóstico de dispositivos de segurança.

Download FASCICOLO ZL80 MULTI (IT, EN, FR, RU)

Motorredutores a 230 - 400 V A.C. trifásico

001C-BXT

Motorredutor com fim de curso mecânico.

Download FASCICOLO C-BX MULTI04 A4 (IT, EN, FR, RU)

001C-BXET

Motorredutor com encoder.

Download FASCICOLO C-BX MULTI04 A4 (IT, EN, FR, RU)

Quadros de comando para motorredutor: 001C-BXT

002ZT6

Quadro de comando com auto diagnóstico dos dispositivos de segurança.

Download FASCICOLO ZT6 MULTI (IT, EN, FR, RU)

002ZT6C

Quadro de comando, em conjunto com bloqueio de segurança e botões com autodiagnóstico dos dispositivos de segurança.

Download FASCICOLO ZT6 MULTI (IT, EN, FR, RU)

Quadros de comando para motorredutor: 001C-BXET

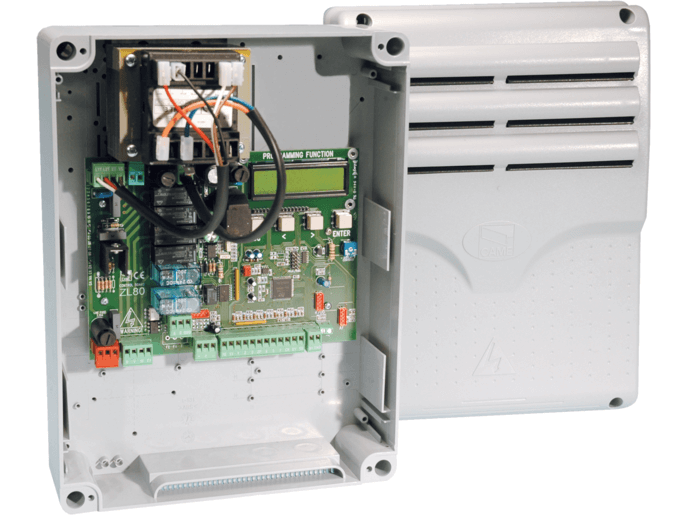

002ZT5

Quadro comando multifunções com écran gráfico de programação e assinalação com autodiagnóstico de dispositivos de segurança.

Download FASCICOLO ZT5 MULTI (IT, EN, FR, RU)

002ZT5C

Quadro comando multifunções, com bloqueio de segurança e botões, com écran gráfico de programação e assinalação e autodiagnóstico de dispositivos de segurança.

Download FASCICOLO ZT5 MULTI (IT, EN, FR, RU)

Acessórios para: 002ZL80 e 002ZL80C

002LBD2

Placa eletrónica para o funcionamento em caso de black-out e para recarga de baterias.

Download FASCICOLO LBD2 MULTI4A A4R (IT, EN, FR, RU)

Acessórios para: PORTÕES DE CORRER E PANTOGRÁFICOS

009CCT

Corrente simples de 1/2”.

009CGIU

Junta para corrente de ½”

001C003

Sistema de reenvio para portões de correr completo de eixo com pinhão Z = 26 para eixo cabo motorredutor, reenvio estirador de corrente, suporte de ancoragem de motorredutor e suporte de fixação à folha.

Download FASCICOLO C003 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)

001C004

Sistema de reenvio para portões pantográficos completo de eixo com pinhão Z = 26 para eixo cabo motorredutor, reenvio estirador de corrente, suporte de ancoragem de motorredutor e gancho de corrente para pino da folha.

Download FASCICOLO C004 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)

Acessórios para: PORTÕES SECIONADOS

001C005

Sistema de transmissão por corrente (altura portão acima de 5,5m) completo de eixo com pinhão Z = 26 para eixo cabo motorredutor, pinhão Z = 40 com corrente e junta para corrente de ½” e suporte de ancoragem ao motorredutor.

Download FASCICOLO C005 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)

001C006

Embalagem com dois suportes furados com eixo porta molas ø 25,4 mm (1”) (acessório específico para a aplicação em portões com motorredutores em tomada direta).

Download FASCICOLO C006 MULTI (IT, EN, FR, DE, ES, NL, PT, PL, RU)
